FLOW CONTROL & PID

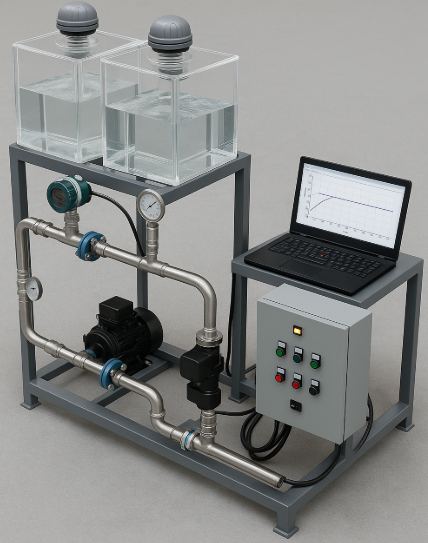

• Dua tangki kotak (bypass) berdiri sejajar di rak atas, disambungkan overflow internal.
• Level transmitter sonar/ultrasonic (dome abu-abu) terpasang di puncak tiap tangki untuk monitoring ketinggian air.
• Semua komponen utama (pompa, flow-meter, pressure gauge & transmitter, servo- valve, hand-valve, PLC panel, laptop) tetap tersusun rapi di skid lantai.
1. Pengukuran dan Kalibrasi Flow & Level Sensor
Tujuan:
Memahami prinsip kerja dan kalibrasi dua jenis sensor penting: flow transmitter dan level transmitter sonar.
Poin pembelajaran:
• Prinsip pengukuran aliran: flowmeter dengan transmitter (misalnya tipe magnetic atau ultrasonic).
• Cara kerja level transmitter sonar: pantulan gelombang & waktu tempuh → tinggi permukaan.
• Scaling nilai analog transmitter ke satuan fisik (liter/menit dan cm).
Praktik:
• Kalibrasi manual flowmeter (bandingkan dengan debit aktual).
• Uji sensor level sonar dengan variasi tinggi air pada tangki.
2. Kontrol Aliran Air Menggunakan PID
Tujuan:
Mengatur laju aliran melalui servo valve untuk menjaga flow tetap pada setpoint.
Poin pembelajaran:
• Input: flow transmitter, Output: servo valve
• Menulis program PID di PLC (mode auto/manual)
• Analisis respon sistem terhadap gangguan (misalnya buka/utup valve manual)
Praktik:
• Simulasikan target aliran tetap di 2 LPM meskipun terjadi bypass ke tangki kedua.
• Bandingkan hasil tuning PID manual dan autotune (jika fitur tersedia).
3. Manajemen Bypass dan Pengaruh Terhadap Stabilitas Sistem
Tujuan:
Memahami efek bypass aliran dan perubahan beban terhadap sistem kontrol.
Poin pembelajaran:
• Peran valve manual untuk mengalihkan aliran ke tangki 2
• Analisa pengaruh terhadap tekanan & laju aliran utama
• Sinkronisasi kontrol level dan flow (jika dua loop terintegrasi)
Praktik:
• Aktifkan bypass ke tangki 2 → amati perubahan flow & respon PID
• Monitor perbedaan level antar tangki → gunakan data sonar secara live
